Selbstnivellierendes Stelzlager für Plattenterrassen H80/130 mm - CLEMAN-Reihe - Jouplast

JOU-IH080130ANC0000
JOUPLAST


Expédition des commandes en 24/48h



Livraison offerte dès 500€



Paiement en 3 ou 4x avec Oney



Service client du lundi au vendredi

Meilleur prix garanti
4,90 €
Bruttopreis
Auf Lager
2499 Artikel
Verpackung
Menge

Calculate quantities
Vielleicht gefällt Ihnen auch
Beschreibung
Dessin technique du plot autonivelant Cleman 80/130 mm

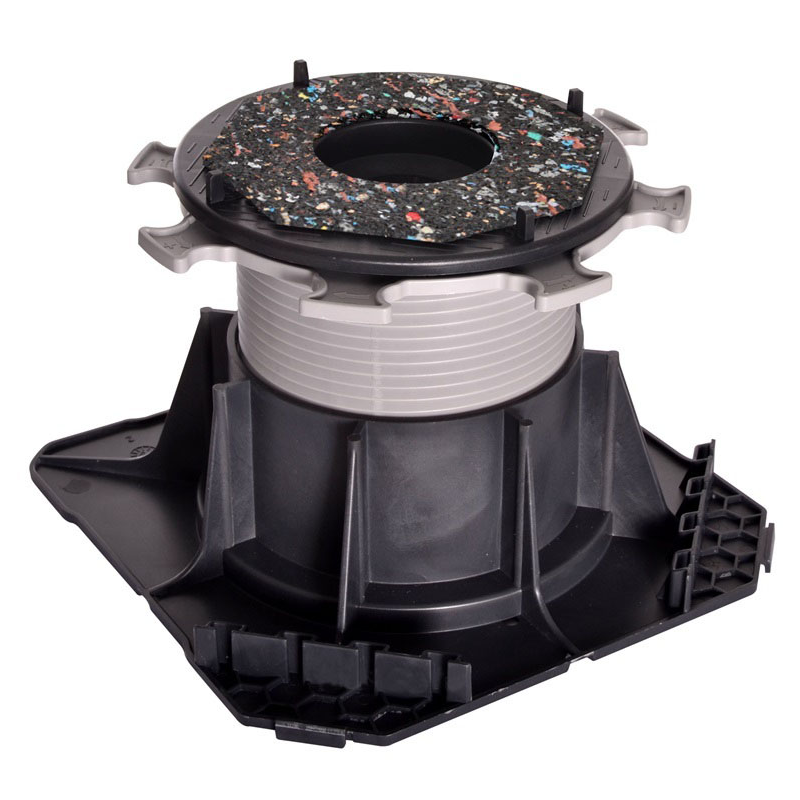

Selbstnivellierendes Stelzlager für Plattenterrassen 80-130 mm - CLEMAN-Reihe

Das selbstnivellierende Cleman Stelzlager ist ideal für die Verlegung von Plattenterrassen auf unebenem, nicht planiertem oder unregelmäßigem Untergrund. Die Unterkonstruktion ist von 80 bis 130 mm verstellbar und wird verwendet, um eine stabile, sichere und begehbare Stelzlager-Terrasse zu schaffen. Sie unterstützt selbsttragende Platten der Klasse T7, T11 oder F+, egal ob es sich um Feinsteinzeug, Stein, Beton oder Holzroste handelt. Das selbstnivellierende Cleman Stelzlager ist stabil und kostengünstig und ermöglicht es, eine Terrasse ohne zusätzliche Arbeitskraft oder Werkzeuge zu errichten. Diese Art der Unterkonstruktion ist für jeden erschwinglich und bietet ein langjähriges, makelloses Ergebnis.

Die Vorteile des selbstnivellierenden Plattenlagers 80-130 mm CLEMAN von Jouplast

  • Optimierte Seitenverkleidung: 2 in den Flansch integrierte Halterungen
  • Erleichterte Eckmontage: quadratische Form des Flansches
  • Dämm-/Kontaktgummi im Lieferumfang enthalten
  • 4 abtrennbare, 4 mm dicke Abstandshalter erleichtern das Verlegen.
  • Optimierte Stabilität: alle Elemente sind fest miteinander verbunden.
  • Zubehörteile: Aufsatzstück, Randplatte, Sechskantaufsatz und Einstellschlüssel.
  • Lässt die Luft unter der Struktur zirkulieren
  • Ermöglicht das Durchführen von Kabeln und Schläuchen

Tipps zum Verlegen einer Fliesenterrasse auf selbstnivellierenden Stelzlagern

  • Das selbstnivellierende CLEMAN-Stelzlager ist auschließlich für den Einsatz im Freien und für Fußgänger vorgesehen.
  • Die Verwendung des selbstnivellierenden Stelzlagers ist nur auf unebenem, unregelmäßigem Untergrund möglich.
  • Achten Sie darauf, dass Sie selbsttragende Fliesen der Klasse T7 oder T11 gemäß der Norm NF EN 1339 oder F+ verlegen.
  • Um den Abfluss des Regenwassers zu fördern, ist eine Neigung von 1 cm pro laufendem Meter vorzusehen.

Schritte zur Verlegung einer Plattenterrasse auf selbstnivellierenden CLEMAN-Stelzlagern

1. Den Untergrund vorbereiten

Dank der selbstnivellierenden Stelzlager ist die Vorbereitung des Bodens einfacher, billiger und schneller. Diese Stelzlager gleichen ein Gefälle von bis zu 5% auf einem Meter aus und passen sich perfekt an fast alle Oberflächen an: Betonestrich, alte Terrassen, Schotter... Und Schotter ist genau das, was wir Ihnen für die Vorbereitung Ihres Gras- oder Erdbodens vorschlagen. Dies ist entscheidend, um Ihre Fliesenterrasse auf Stelzlagern so lange wie möglich zu erhalten! Denn ein unbehandelter Boden kann sich im Laufe der Zeit durch das Gewicht und die klimatischen Bedingungen wie Trockenheit oder starke Regenfälle verändern. Diese Instabilität des Bodens kann dazu führen, dass sich Ihre Plattenlager-Terrasse auf Stelzlagern bewegt. Um dies zu vermeiden, bereiten Sie Ihre Fläche vor!

Folgendes wird für die Vorbereitung benötigt:

  • Eine Schnur
  • Pflöcke
  • Eine Wasserwaage
  • Ein Spaten
  • Ein Metermaß
  • Ein Maurerlineal
  • Ein Geotextil-Vlies
  • Schotter

Das Verlegen geht einfach und kostengünstig:

  1. Graben Sie den Boden 15 cm tief aus.
  2. Platzieren Sie das Geotextilvlies auf den Boden, um das Wachstum von Unkraut zu unterdrücken und zusätzliche Pflegearbeiten zu vermeiden
  3. Füllen Sie das Loch mit einer Schicht aus Schicht aus Schotter 0/31.5.
  4. Verdichten Sie und sorgen Sie dafür, dass alles eben ist.

Der Boden muss nicht völlig eben sein, da Sie selbstnivellierende Stelzlager verwenden. Jetzt werden die Stelzlager und dann die Fliesen verlegt.

2. Verlegen der selbstnivellierenden CLEMAN-Stelzlager und Fliesenplatten

Mit dem Cleman-Stelzlager ist das Anlegen einer Terrasse schnell und einfach. Das Cleman-Stelzlager erleichtert Ihnen die Arbeit während der gesamten Verlegung. Wir erklären Ihnen in drei Schritten, wie das geht:

  1. Nehmen Sie Ihren vorher erstellten Verlegeplan zur Hand, um die Cleman-Stelzlager so zu verlegen, dass die Fliesen nicht übereinander liegen. Bei einer Größe von bis zu 60 x 60 cm benötigen Sie 4 Cleman-Stelzlager pro Fliese. Darüber hinaus sollten Sie ein oder zwei Mittelstellfüße vorsehen.
  2. Nachdem Sie den Boden vorbereitet haben, ist es an der Zeit, die ersten Stelzlager auf den Boden zu legen. Stellen Sie die Höhe der Stelzlager für Plattenterrassen mit dem grauen Einstellring unter dem Kopf des Stelzlagers ein. Wenn nötig, können Sie die Höhe mit dem Cleman Einstellschlüssel auf den Millimeter genau einstellen. Dieser Justierschlüssel ist ideal für die Höheneinstellung nach dem Aufstellen.
  3. Verlegen Sie schließlich die Fliesen auf den Stelzlagern. Die vier 4-mm-Abstandshalter (teilbar) erleichtern das Verlegen und sorgen gleichzeitig dafür, dass die Terrassenplatten auf den Stellfüßen fest verankert werden und so einen optimalen Halt haben. Das Gewicht der Fliese auf den Stelzen sorgt dafür, dass die Stelzlager an ihrem Platz bleiben, ohne sich auch nur einen Millimeter zu bewegen. Die Cleman Terrassenstelzlager haben eine quadratische Grundfläche, die sich ideal für die Verlegung in Ecken oder an Wänden eignet. Außerdem gibt es zwei Halterungen und Klebestreifen, die die Sockelleisten in der Vertikalen fixieren und so für eine makellose Optik sorgen. Und schließlich bietet der Akustikgummi auf dem Stelzlager-Kopf eine willkommene Schallisolierung. Dieses Accessoire übernimmt die Aufgabe, die Vibrationen aller Ihrer Schritte zu absorbieren.

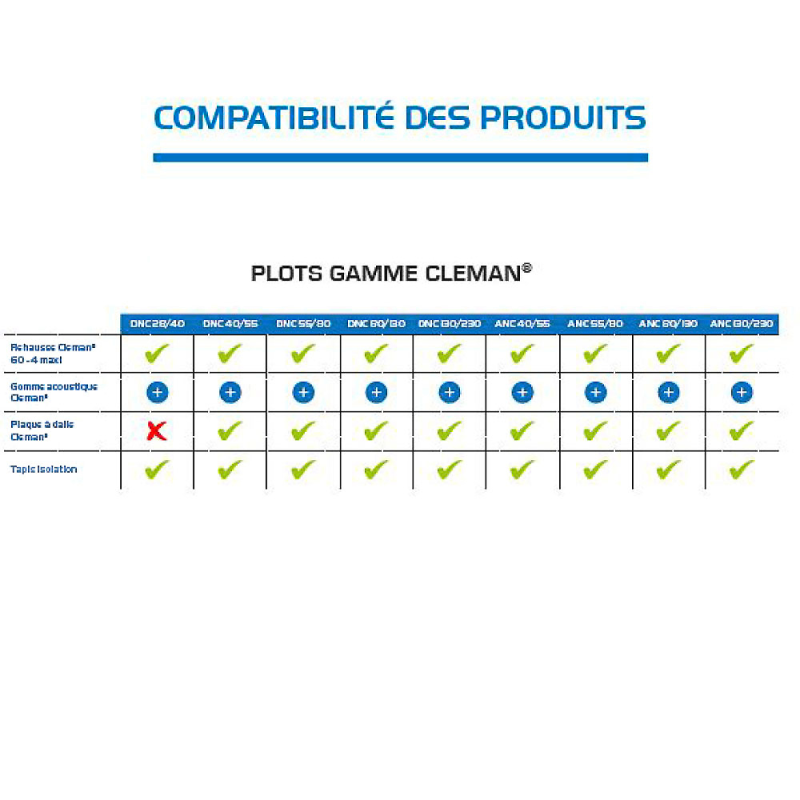

Zubehör für die Verlegung einer Fliesenterrasse auf selbstnivellierenden Cleman-Stelzlagern

Das Cleman-Stelzlager ist ein Premium-Stelzlager, das mit allen wichtigen Zubehörteilen ausgestattet ist: Seitenverkleidung inklusive, Akustikgummi inklusive... Somit ist nur noch Verlegezubehör notwendig.

  • Der Cleman 60 mm Aufsatz, mit dem Sie die Höhe Ihres Cleman Stelzlagers erhöhen können, ohne es austauschen zu müssen. Bis zu vier Aufsätze können pro Cleman Stelzlager übereinander gelegt werden.
  • Die Cleman Seitenverkleidungsplatte für Plattenterrassen passt auf beide Cleman Seitenverkleidungshalter und erleichtert das Anbringen an der Fassade.
  • Der Cleman Justierschlüssel wird zwischen die Fliesen Ihrer Terrasse geschoben, um die Höhe der Stelzen nach dem Verlegen anzupassen, ohne etwas abbauen zu müssen.
  • Der Cleman-Sechskantaufsatz passt auf den Bohrer eines Akkuschraubers und ermöglicht die Höheneinstellung der Cleman-Stelzlager.

Technische Eigenschaften

  • Entspricht DTU 43.1
  • Belastbarkeit über 1 Tonne
  • Frost- und UV-beständig
  • Abmessungen: 192 x 192 mm
  • Durchmesser des Kopfes: 138 mm
  • Einstellbare Höhe: 80 bis 130 mm
  • Einstellung über den grauen Einstellring und Anpassung von oben mit dem Cleman-Schlüssel
Artikeldetails
JOU-IH080130ANC0000
3441290002508
2499 Artikel

Technische Daten

Höhe
von 8 bis 12 cm
Material
Polypropylen
Herkunft
Französische Herstellung
Widerstand
Beständig gegen saure und basische Lösungen, Witterungseinflüsse und Temperaturen zwischen -40 °C und +60 °C
Marke
Jouplast
Type
selbstnivellierend
Höhe verstellbar
80 bis 130 mm
Standard
Kompatibel mit Abdichtungssystemen (gemäß VOB/DTU 43.1) - CE-Zertifizierung
Dicke Abstandhalter
4 mm
Dämmungspad inkl.
Ja
Best-price
Ja
Verlegefläche
Unregelmäßiger Boden/Gefälle
Einstellungsart
von oben
Anhänge
Download
FT_PLOT-AUTONIVELANT-CLEMAN

FT_PLOT-AUTONIVELANT-CLEMAN_de

Download (420.97KB)
FT_PLOT AUTONIVELANT CLEMAN

FT_PLOT AUTONIVELANT CLEMAN_de

Download (502.05KB)
